不锈钢电接点压力表
- 产品描述
电接点压力表YXC-100/150

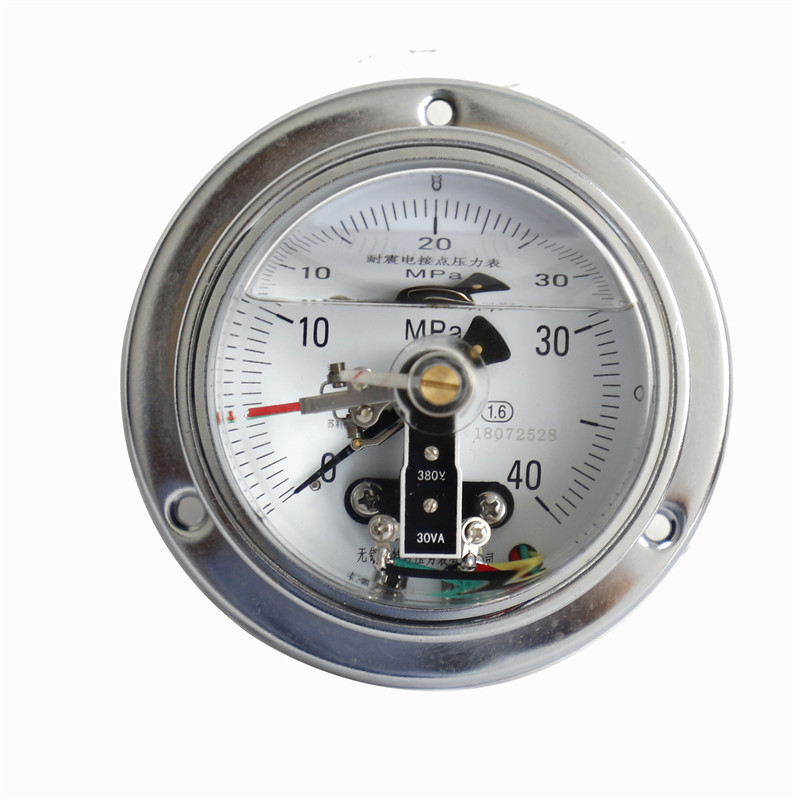

不锈钢电接点压力表YXC-100/150BF
电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常，仪表经与相应的电气器件(如继电器及接触器等)配套使用（接点形式有上下限型、双上限型、双下限型三种接点形式可供选用），即可对被测(控)压力系统实现自动控制和发信(报警)的目的。接液材质有铜质或不锈钢等用户可根据实际使用情况可选。广泛应用于石油、化工、冶金、食品等工业部门压力测量。
型号命名：
电接点压力表技术参数：
型号
YXC-100(BF)/ZQ
YXC-150(BF)/ZQ
YXC-100(BF)/Z
YXC-150(BF)/Z
YXC-100(BF)
YXC-150(BF)
YXC-100(BF)/TQ
YXC-150(BF)/TQ
结构形式
轴向带前边
轴向无边
径向无边
径向带前边
测量范围
MPa-0.1-0;-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60;100精确度%
± 1.6 （2.5）
接点电参数
工作电压
380VAC;220VDC
最大工作电流
1A
持续电流
0.6A
最大功率
（无感负载）30VA
连接器
X14K4P
防水接线盒
X14K4P
防水接线盒
电接点压力表使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
电接点压力表执行标准：Q/320211 DGH05-2004外形尺寸：
型号
外形尺寸mm
D
D1
D2
D3
A
B
C
E
d
d0
M
YXC-100(BF)
100
120
96
/
44
38
/
12.5
/
/
20×1.5
YXC-100(BF)/Z
100
120
96
/
43
35
34
8.5
/
/
YXC-100(BF)/ZQ
100
130
96
/
42
33
34
8.5
118
5.6
YXC-100(BF)/TQ
100
130
96
102
44
38
/
9.5
118
5.6
YXC-150(BF)
150
164
136
/
50
44
/
16
/
/
YXC-150(BF)/Z
150
170
136
/
50
45
55
14
/
/
YXC-150(BF)/ZQ
150
177
136
/
50
43
55
14
165
5.6
YXC-150(BF/)TQ
150
177
136
144
50
44
/
18
165
5.6
电接点压力表接线示意图：（上下限接点控制）
使用与订货须知：
仪表工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
低电压大电流时宜配用本公司生产的YXC型保护继电器。
